焊制Y型過濾器

: 更新時間2024-09-29 10:10:31; 型??????? 號SRYIII4、SRYIIIL4; 材??????? 質20、S30408、S30403、S31608、S31603; 公稱尺寸DN15 ~ DN600、NPS? ~ NPS24; 公稱壓力PN10 ~ PN100、Class150 ~ Class600; 簡??????? 介焊制Y型過濾器是一種為過濾石油化工生產過程中液體介質所含的固體顆粒，從而保證泵正常運行的焊接Y型過濾器，其設計、制造、檢驗及驗收符合SH/T 3411-1999的規定。

詳細描述

焊制Y型過濾器產品概述

焊制Y型過濾器是一種為過濾石油化工生產過程中液體介質所含的固體顆粒，從而保證泵正常運行的焊接Y型過濾器，其設計、制造、檢驗與驗收符合現行《石油化工泵用過濾器選用、檢驗及驗收》SH/T 3411-1999的規定。它的殼體由主管和中部支管按相應角度(通常為45°或55°)組焊而成，中部斜管內置有相應過濾精度的濾筒和濾網，一般情況下，流體從進液口進入后，先流經濾筒內，將雜質阻擋在筒底，而潔凈的濾液則能穿過網孔，然后從出液端流出進入泵內，當需要清洗時，只需旋開排污螺塞，放盡殘料，拆卸法蘭蓋，取出濾網清洗即可。本產品主體材質應依據其設計壓力、工作溫度、使用介質及材料性能等選用，并應根據泵的結構型式及輸送要求，確定網目的大小，當泵對輸送介質無特殊要求時，可采用30目網。

焊制Y型過濾器部件材料

序號	部件名稱	材料名稱
1	主管	20#	15CrMo	304	316	316L
2	支管	20#	15CrMo	304	316	316L
3	支撐座	Q235-B	15CrMo	304	316	316L
4	濾網	304	304	304	316	316L
5	密封墊片	GRAPHITE	GRAPHITE	PTFE	PTFE	PTFE
6	法蘭	A105	15CrMo	304	316	316L
7	盲板	Q235-B	15CrMo	304	316	316L
8	排污螺塞	304	304	304	316	316L

焊制Y型過濾器性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
水壓試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
氣密性試驗壓力(MPa)	1.6	2.5	4.0	2.0	5.0
設計制造	SH/T 3411-1999 石油化工泵用過濾器選用、檢驗與驗收
法蘭標準	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
檢驗試驗	SH/T 3411-1999 石油化工泵用過濾器選用、檢驗與驗收
過濾精度	0.02mm ~ 16.0mm
適用溫度	-80℃ ~ 540℃

焊制Y型過濾器主要尺寸

公稱壓力 PN	公稱直徑 DN	結構尺寸			B (in)	有效過濾面積(m²)
公稱壓力 PN	公稱直徑 DN	L(mm)	H1(mm)	H(mm)	B (in)	有效過濾面積(m²)
20 (Class150) 50 (Class300)	15	260/260	177/181	280/280	R ?	0.00252
	20	280/280	195/205	308/308	R ?	0.00300
	25	290/290	208/215	322/322	R ?	0.00330
	32	310/310	227/234	353/353	R ?	0.00510
	40	320/320	238/250	367/367	R ?	0.00520
	50	300/360	240/254	339/354	R ?	0.00630
	65	340/370	274/286	382/396	R ?	0.00910
	80	380/400	307/317	438/438	R ?	0.01270
	100	450/520	349/378	495/523	R ?	0.01800
	150	580/620	424/461	608/636	R ?	0.03300
	200	700/720	520/542	750/750	R ?	0.05400
	250	800/820	606/633	877/877	R ?	0.07800
	300	950/970	728/753	1061/1061	R ?	0.11400
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

焊制Y型過濾器結構圖

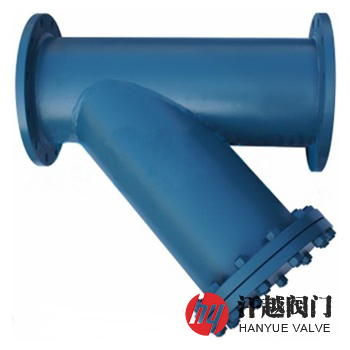

焊制Y型過濾器
