直流式T型過濾器

: 更新時間2024-09-29 08:39:25; 型??????? 號ST34M-H16、ST34M-H25、ST34M-H40; 材??????? 質20、S30408、S30403、S31608、S31603; 公稱尺寸DN50 ~ DN600、NPS2 ~ NPS24; 公稱壓力PN10 ~ PN40、Class150 ~ Class300; 簡??????? 介ST34M直流式T型過濾器是一種宜安裝在直管段部位，用以濾除液體及氣體物料中所含的固體顆粒物，防止雜質進入裝置后造成設備、儀表堵塞或損壞的直流式T型法蘭連接過濾器。

詳細描述

直流式T型過濾器產品概述

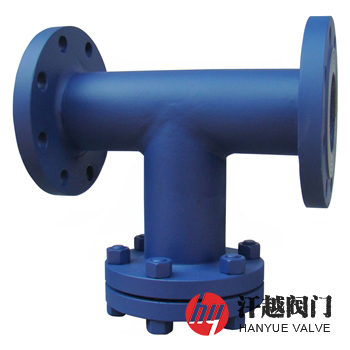

直流式T型過濾器是一種宜安裝在直管段部位，用以濾除液體及氣體物料中所含的固體顆粒物，防止雜質進入生產裝置后造成設備、儀表堵塞或損壞的直流式T型法蘭連接過濾器，其設計和制造、檢驗及驗收符合現行《化工管道過濾器》HG/T 21637-1991的規定，濾筒采用圓孔或方孔篩板制作，有圓柱型和半圓柱型兩種，當工藝過程對允許通過的固體粒度有特殊要求時，通常在它的內部再覆以一層不銹鋼絲網，當介質從進料口進入到置有相應規格濾網的濾筒內后，物料中的雜質被阻擋，而清潔的濾料則能穿過網孔，從出料口流出，當使用一段時間，需要清洗或更換濾網時，只要把方頭管塞擰開排放掉殘渣，然后將可拆卸的法蘭蓋打開，抽出濾筒處理后重新裝入即可。本產品主要型號有ST34M-H1.0、ST34M-H1.6、ST34M-H2.5、ST34M-H4.0、ST34M-A150、ST34M-A300等。

直流式T型過濾器部件材料

序號	部件名稱	材料名稱
1	三通殼體	20#	16Mn	304	304L	316	316L
2	濾座	Q235B	16Mn	304	304L	316	316L
3	法蘭	A105	16Mn	304	304L	316	316L
4	濾筒濾網	304	304	304	304L	316	316L
5	密封墊片	聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環)
6	法蘭蓋	Q235B	16Mn	304	304L	316	316L
7	方頭管塞	304	304	304	304L	316	316L
8	螺柱	35CrMoA	35CrMoA	304	304	316	316
9	螺母	35CrMo	35CrMo	304	304	316	316

直流式T型過濾器性能規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
液壓試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
氣密性試驗壓力(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
設計制造	HG/T 21637-1991 化工管道過濾器
法蘭標準	HG/T 20592、HG/T 20615、ASME B16.5、ANSI B16.5等
檢驗試驗	HG/T 21637-1991 化工管道過濾器
濾網目數	2目 ~ 600目
工作溫度	碳鋼-20℃~400℃、低合金鋼-40℃~400℃、不銹鋼-196℃~400℃

直流式T型過濾器主要尺寸

公稱壓力 Class	公稱尺寸 NPS	安裝尺寸/mm					排放口 B
公稱壓力 Class	公稱尺寸 NPS	D	L	H	H1	I	排放口 B
150 (PN20)	2	60.3	278	166	306	14	NPT ?
	2 ?	76.1	314	187	348	20	NPT ?
	3	88.9	342	205	384	23	NPT ?
	4	114.3	418	246	473	28	NPT ?
	5	139.7	460	270	529	42	NPT ?
	6	168.3	500	292	581	60	NPT ?
	8	219.1	588	340	694	104	NPT ?
	10	273	690	398	821	110	NPT ?
	12	323.9	792	452	949	132	NPT ?
	14	355.6	852	485	1023	158	NPT ?
	16	406.4	970	547	1166	179	NPT ?
	20	508	1148	642	1372	227	NPT ?
	24	610	1274	712	1569	277	NPT ?
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

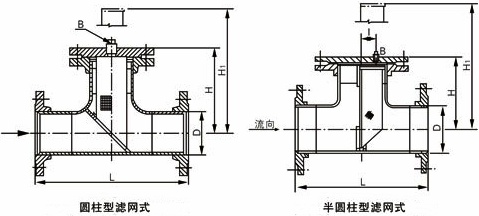

直流式T型過濾器結構圖

直流式T型過濾器
