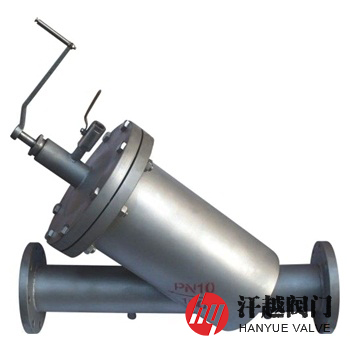

手搖刷式Y型過濾器

: 更新時間2024-09-29 09:06:00; 型??????? 號SJSY、SLVY、SYL; 材??????? 質Q235B、20#、304、304L、316、316L; 公稱尺寸DN50 ~ DN600、NPS2 ~ NPS24; 公稱壓力PN10 ~ PN40、Class150 ~ Class300; 簡??????? 介手搖刷式Y型過濾器是一種清洗濾網時不需要拆開殼蓋，可以在線通過轉動濾筒內置的刷子直接將絲網上的濾出物刷下，并經端蓋上設置的排污閥排出系統外的裝置。

詳細描述

手搖刷式Y型過濾器產品概述

手搖刷式Y型過濾器是一種清洗濾網時不需要拆開殼蓋，可以在線通過轉動濾筒內置的刷子直接將絲網上的濾出物刷下，并經端蓋上設置的排污閥排出系統外的裝置。其通常垂直或水平安裝在管線中，當水流從進水口進入置有相應目數的濾網內后，其中的固體雜質被攔截，并聚積在絲網內表面和沉積在殼體底部排放口處，濾后水則由出水口流出，當需要清洗時，無需停機，更不必拆卸過濾器部件，只需手動開啟排污閥，并輕輕轉動清洗刷手柄數圈，即可將濾網上附著的各類懸浮物和顆粒物刷洗下來，并隨水流經排污閥排出，整個清洗排污過程可在過濾器工作中進行，無需斷流，不影響設備的正常運行，所以，本產品特適用于24小時連續運行的不停機系統。

手搖刷式Y型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	Q235B	20#	S30408	S30403	S31608	S31603
2	法蘭	Q235B	Q235B	S30408	S30403	S31608	S31603
3	過濾網	304	304	304	304L	316	316L
4	刷子	硬質塑料纖維、豬鬃毛、骨質尼龍、不銹鋼
5	轉動軸	Q235B	Q235B	S30408	S30403	S31608	S31603
6	中部殼蓋	Q235B	Q235B	S30408	S30403	S31608	S31603
7	排污閥	CF8	CF8	CF8	CF3	CF8M	CF3M

手搖刷式Y型過濾器性能規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
水壓試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
氣密性試驗壓力(MPa)	1.1	1.76	2.75	4.4	2.2	5.5
設計制造	GB/T 14382-2008、HG/T 21637-2021、SH/T 3411-2017
法蘭標準	JB/T 81、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 14382-2008、HG/T 21637-2021、SH/T 3411-2017
濾網目數	5目 ~ 150目
壓力損失	≤0.015MPa

手搖刷式Y型過濾器主要尺寸

公稱壓力 PN	公稱通徑 DN	結構尺寸					流量 t/h
公稱壓力 PN	公稱通徑 DN	d(mm)	D(mm)	L(mm)	L1(mm)	dn(in)	流量 t/h
10 ~ 25 20 (Class150)	50	57	159	520	330	?"	≤19
	65	76	159	520	330	?"	≤28
	80	89	159	550	350	?"	≤50
	100	108	219	670	400	?"	≤80
	125	133	219	690	420	1"	≤125
	150	159	273	800	450	1 ?"	≤180
	200	219	325	900	500	1 ?"	≤320
	250	273	426	1200	580	1 ?"	≤490
	300	325	426	1300	680	1 ?"	≤710
	350	377	457	1530	740	2"	≤970
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

手搖刷式Y型過濾器結構圖

手搖刷式Y型過濾器
