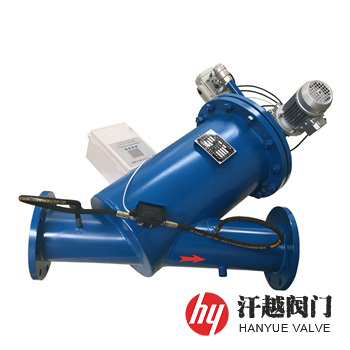

Y型電動刷式自清洗過濾器

: 更新時間2024-09-29 09:09:10; 型??????? 號ZQX; 材??????? 質20、S30408、S30403、S31608、S31603; 公稱尺寸DN50 ~ DN600、NPS2 ~ NPS24; 公稱壓力PN10 ~ PN40、Class150 ~ Class300; 簡??????? 介Y型電動刷式自清洗過濾器是一種通過殼體內裝置的不銹鋼濾網把水流中的固體懸浮物截留在其表面而把它從水中分離出來，并具有全自動沖洗及排污功能的濾水器。

詳細描述

Y型電動刷式自清洗過濾器產品概述

Y型電動刷式自清洗過濾器是一種通過殼體內裝置的不銹鋼濾網把水流中的固體懸浮物截留在其表面而把它從水中分離出來，并具有自動沖洗及排污功能的濾水器。當進出口的壓差達到預設值或設定時間、手動預制時，電控箱發出信號驅動電力馬達帶動安裝在濾筒內的清洗組件旋轉，同時電動執行機構自動打開位于殼蓋上的排污閥，吸附在濾網上的堵塞物被轉動的刷子刷下，并隨水流經排污閥排出，當恢復正常時，電機停止運轉，電動排污閥延時關閉，整個過程全自動運行，沖洗時系統可正常運行，介質不斷流，不間斷過濾功能。本產品自潔沖洗方式采用內刷式，可實現在線不停機自動清洗和排污，其控制方式有壓差、時間及手動三種，自動和就地手動控制能夠切換使用。

Y型電動刷式自清洗過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	Q235B	20#	304	304L	316	316L
2	法蘭	Q235B	Q235B	304	304L	316	316L
3	濾網	304	304	304	304L	316	316L
4	密封件	NBR、EPDM、PKM、PTFE、GRAPHITE
5	法蘭蓋	Q235B	Q235B	304	304L	316	316L
6	減速電機	組合件	組合件	組合件	組合件	組合件	組合件
7	轉 動 軸	Q235B	Q235B	304	304L	316	316L
8	清洗刷	不銹鋼、尼龍、豬鬃毛、硬質塑料纖維
9	控制箱	組合件	組合件	組合件	組合件	組合件	組合件
10	排污閥	CF8	CF8	CF8	CF3	CF8M	CF3M
11	壓差開關	組合件	組合件	組合件	組合件	組合件	組合件

Y型電動刷式自清洗過濾器性能規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
殼體強度試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
氣密性試驗壓力(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
設計制造	GB/T 14382-2008、SH/T 3411-2017、HG/T 21637-2021
連接法蘭	JB/T 81、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 14382-2008、SH/T 3411-2017、HG/T 21637-2021
過濾精度	80μm ~ 5000μm
控制方式	壓差、時間及手動
清洗時間	10s ~ 60s

Y型電動刷式自清洗過濾器主要尺寸

公稱壓力 PN	公稱通徑 DN	結構尺寸/mm				排污口尺寸 DN	流量 t/h
公稱壓力 PN	公稱通徑 DN	d	D	L	L1	排污口尺寸 DN	流量 t/h
10 ~ 25 20 (Class150)	50	57	159	600	300	20	≤19
	65	76	159	600	300	20	≤28
	80	89	159	600	300	20	≤50
	100	108	219	700	300	20	≤80
	125	133	219	750	340	25	≤125
	150	159	273	900	350	32	≤180
	200	219	325	950	525	32	≤320
	250	273	406	1140	650	40	≤490
	300	325	406	1190	680	40	≤710
	350	377	457	1290	740	50	≤970
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

Y型電動刷式自清洗過濾器結構圖

Y型電動刷式自清洗過濾器
