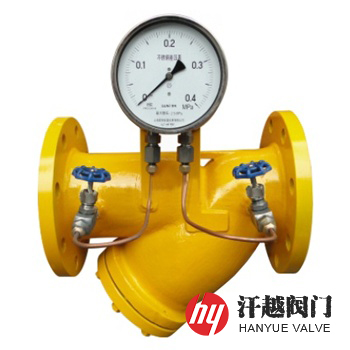

燃?xì)釿型過濾器

: 更新時間2024-09-29 09:13:08; 型??????? 號RGLY; 材??????? 質WCB、CF8、CF3、CF8M、CF3M; 公稱尺寸DN15 ~ DN600、NPS? ~ NPS24; 公稱壓力PN10 ~ PN100、Class150 ~ Class600; 簡??????? 介燃?xì)釿型過濾器由器體、器蓋、濾筒及濾網等零部件組成，外裝差壓表、針型閥及排污螺塞，通常安裝在氣體燃料輸配系統中用于除去人工煤氣、天然氣、沼氣、液化石油氣及其混合氣氣流中的固體雜質。

詳細描述

燃?xì)釿型過濾器產品概述

RGLY燃?xì)釿型過濾器由器體、器蓋、濾筒及濾網等零部件組成，外裝差壓表、針型閥及排污螺塞，通常安裝在氣體燃料輸配系統中用于除去人工煤氣、天然氣、沼氣、液化石油氣及其混合氣氣流中的固體雜質，從而保護下游的閥門、精密儀表和大型壓縮機等管路設備穩定運行，其直通流道與濾筒之間成45°或55°夾角，便于集渣和排渣，濾筒滿足設計性能的要求并方便清洗和更換，濾網根據工藝需要可采用不銹鋼絲網、燒結絲、纖維燒結氈、無紡布、聚酯纖維等材料制作，目數可以根據用戶需要選定。本產品的主要作用是將燃料氣體濾潔、凈化，為調壓、計量等精密設備創造較好的工作條件，因此特適合用在各種控制裝置的入口或壓力調節器、流量計等前的管道上。

燃?xì)釿型過濾器部件材料

序號	部件名稱	材料名稱
1	器體	WCB	CF8	CF3	CF8M	CF3M
2	器蓋	WCB	CF8	CF3	CF8M	CF3M
3	濾筒	304	304	304L	316	316L
4	濾網	304	304	304L	316	316L
5	密封件	GRAPHITE	PTFE	PTFE	PTFE	PTFE
6	排污螺塞	304	304	304L	316	316L
7	針型閥	304	304	304L	316	316L
8	差壓表	組合件	組合件	組合件	組合件	組合件

燃?xì)釿型過濾器性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0
殼體強度試驗壓力(MPa)	2.4	3.75	6.0	9.6	15.0
氣密性試驗壓力(MPa)	1.6	2.5	4.0	6.3	10.0
設計制造	GB/T 36051-2018、SH/T 3411-1999、HG/T 21637-1991
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 36051-2018、SH/T 3411-1999、HG/T 21637-1991
過濾精度	20μm ~ 16000μm

燃?xì)釿型過濾器主要尺寸

公稱壓力 PN	公稱通徑 DN	結構尺寸/mm		公稱壓力 PN	公稱通徑 DN	結構尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	H	公稱壓力 PN	公稱通徑 DN	L	H
16	20	142/142	70	16	150	385/388	260
	25	152/152	70		200	485/468	300
	32	183/168	75		250	552/540	380
	40	200/200	90		300	606/640	410
	50	216/216	105		350	668/683	480
	65	250/252	150		400	755/755	540
	80	285/282	175		450	853/853	580
	100	305/309	200		500	890/900	645
	125	350/345	205		600	1060/1060	950
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

燃?xì)釿型過濾器結構圖

燃?xì)釿型過濾器
