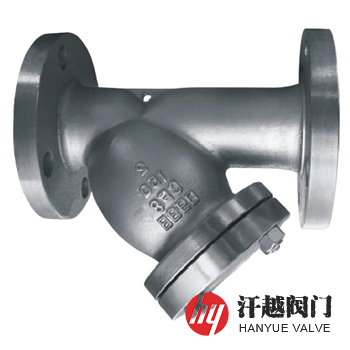

6A雙相不銹鋼Y型過濾器

: 更新時間2024-09-29 10:38:41; 型??????? 號SY14S-A150、SY14S-A300; 材??????? 質ASTM A995 GRADE 6A(CD3MWCuN); 公稱尺寸DN15 ~ DN600、NPS? ~ NPS24; 公稱壓力PN10 ~ PN100、Class150 ~ Class600; 簡??????? 介6A雙相不銹鋼Y型過濾器是一種器體和器蓋采用ASTM A995 GR. 6A(CD3MWCuN)或ASTM A890 GR. 6A(CD3MWCuN)及ASME SA-995 GR. 6A(CD3MWCuN)等材質鑄造成型，濾筒由UNS S32760冷軋鋼板沖制而成，用于管道中去除海水、鹽水、鹵水、鹽酸等介質中的固體顆粒物的雙相鋼Y型過濾器。

詳細描述

6A雙相不銹鋼Y型過濾器產品概述

6A雙相不銹鋼Y型過濾器是種器體和器蓋采用ASTM A995 GRADE 6A(CD3MWCuN)或ASTM A890 GRADE 6A(CD3MWCuN)及ASME SA995 GRADE 6A(CD3MWCuN)等材質鑄造成型，濾筒由UNS S32760冷軋鋼板沖制而成，用于管道中去除海水、鹽水、鹵水及鹽酸等介質中的固體顆粒物的雙相鋼Y型過濾器，其殼體所選用的鋼種屬超低C、高Cr、Mo及N，6.5%~8.5%Ni，含Cu和W，且耐點蝕當量值PREN=%Cr+3.3(%Mo+0.5%W)+16%N≥40的第三代雙相鋼不銹鋼鑄件，因具有合適的兩相(α/γ)比例，使它的綜合力學性能及耐蝕性相對于普通奧氏體和鐵素體不銹鋼更加的優異，固溶組織中黑色鐵素體基體上均勻分布著白色的奧氏體相且兩相比例接近1:1，因它擁有較高的強度和良好的抗腐蝕能力，所以，本產品被廣泛應用在海水處理、海上油田等海洋工程及石化、紙漿和造紙等工業領域。

6A雙相不銹鋼Y型過濾器部件材料

序號	部件名稱	材料名稱
1	器體	ASTM A995 Gr.6A	A995 CD3MWCuN	ASTM A890 Gr.6A	A890 CD3MWCuN
2	器蓋	ASTM A995 Gr.6A	A995 CD3MWCuN	ASTM A890 Gr.6A	A890 CD3MWCuN
3	濾筒	UNS S32760	UNS S32760	UNS S32760	UNS S32760
4	絲網	UNS S32760	UNS S32760	UNS S32760	UNS S32760
5	墊片	PTFE	PTFE	PTFE	PTFE
6	螺栓	ASTM A193 B8M	ASTM A193 B8M	ASTM A193 B8M	ASTM A193 B8M
7	螺母	ASTM A194 8M	ASTM A194 8M	ASTM A194 8M	ASTM A194 8M

6A雙相不銹鋼Y型過濾器性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
氣密性試驗壓力(MPa)	2.0	5.0	11.0	15.0
設計制造	SH/T 3411-1999、HG/T 21637-1991
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-1999、HG/T 21637-1991
過濾精度	0.02mm ~ 16.0mm

6A雙相不銹鋼Y型過濾器主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸/mm		公稱壓力 Class	公稱尺寸 NPS	外形尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	H	公稱壓力 Class	公稱尺寸 NPS	L	H
150	?	134	60	150	5	351	205
	?	142	70		6	388	260
	1	152	70		8	468	300
	1 ?	168	75		10	540	380
	1 ?	200	90		12	640	410
	2	217	105		14	683	480
	2 ?	252	150		16	755	540
	3	282	175		18	853	580
	4	309	200		20	900	645
	5	351	205		24	1060	950
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

6A雙相不銹鋼Y型過濾器結構圖

6A雙相不銹鋼Y型過濾器
