高溫高壓止回閥

: 更新時間2024-11-04 16:07:11; 型??????? 號H64Y-P54 100V、H64Y-P54 140V; 材??????? 質ZG20CrMoV、ZG15Cr1Mo1V、12Cr1MoV; 公稱尺寸DN50 ~ DN600、NPS2 ~ NPS24; 公稱壓力PN200 ~ PN320、Class600 ~ Class4500; 簡??????? 介高溫高壓止回閥是一種安裝于火力發電站水、汽管道上，啟閉件借助介質作用力，自動阻止流體回流的閥門，其閥瓣呈圓盤狀，繞閥座通道外的銷軸做旋轉運動來實現閥門的開啟與關閉。

詳細描述

高溫高壓止回閥產品概述

高溫高壓止回閥是種安裝于火力發電站水、汽管道上，啟閉件借助介質作用力，自動阻止流體回流的閥門，其閥瓣呈圓盤狀，繞閥座通道外的銷軸做旋轉運動來實現閥門的開啟與關閉，當流體按規定方向流動時，閥瓣受流動介質力的作用使閥瓣打開，流體從入口側流向出口側，當入口側壓力低于出口側壓力時，流動介質要逆向流動時，閥瓣在所受流體反向作用力和閥瓣自重的作用下，與閥座的密封面自動閉合，達到阻止流體逆流的目的。該閥閥體中腔通常采用內壓自密封結構，它利用介質的壓力，使閥體與閥蓋連接處實現自動密封。本產品閥內通道成流線型，流動阻力相比較小，特適合用在高壓大口徑的管道，因此被廣泛應用于火電廠主給水管道，防止介質倒流，對保護水泵等主機設備起著相當重要的作用。

高溫高壓止回閥部件材料

序號	部件名稱	材料名稱
1	閥體	A217 WC6	A217 WC9	A217 C12A	ZG20CrMoV	ZG15Cr1Mo1V	12Cr1MoV
2	閥座	A182 F11	A182 F22	A182 F91	12Cr1MoV	15Cr1Mo1V	12Cr1MoV
3	閥瓣	A217 WC6	A217 WC9	A217 C12A	ZG20CrMoV	ZG15Cr1Mo1V	12Cr1MoV
4	搖桿	A217 WC6	A217 WC9	A217 C12A	ZG20CrMoV	ZG15Cr1Mo1V	12Cr1MoV
5	銷軸	A182 F11	A182 F22	A182 F91	12Cr1MoV	15Cr1Mo1V	12Cr1MoV
6	閥蓋	A217 WC6	A217 WC9	A217 C12A	ZG20CrMoV	ZG15Cr1Mo1V	12Cr1MoV
7	密封圈	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
8	螺栓	A193 B16	A193 B16	A193 B16	25Cr2Mo1VA	25Cr2Mo1VA	25Cr2Mo1VA
9	螺母	A194 16	A194 16	A194 16	25Cr2Mo1VA	25Cr2Mo1VA	25Cr2Mo1VA

高溫高壓止回閥性能規范

公稱壓力PN(MPa)	20.0	25.0	32.0	—	—	—
工作壓力(MPa)	—	—	—	10.0	14.0	17.0
工作溫度(℃)	—	—	—	540	540	540
水壓強度試驗壓力(MPa)	30.0	37.5	48.0	30.0	40.0	48.0
水壓密封試驗壓力(MPa)	20.0	25.0	32.0	12.5	17.5	21.3
氣密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	NB/T 47044、ASME B16.34、JIS E-101
結構長度	GB/T 12221、ASME B16.10、JIS E-101
連接端部	NB/T 47044、ASME B16.25或按訂貨合同要求
檢驗試驗	NB/T 47044、API 598、JIS E-101

高溫高壓止回閥外形尺寸

公稱壓力 PN	公稱尺寸 DN	外形尺寸/mm		公稱壓力 PN	公稱尺寸 DN	外形尺寸/mm
公稱壓力 PN	公稱尺寸 DN	L	H	公稱壓力 PN	公稱尺寸 DN	L	H
200 ~ 320	65	330	223	200 ~ 320	225	750	445
	80	368	249		250	800	502
	100	457	279		300	1041	550
	125	483	284		350	1118	707
	150	559	350		400	1245	734
	175	600	366		500	1397	997
	200	650	414		600	1459	1000
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

高溫高壓止回閥結構圖

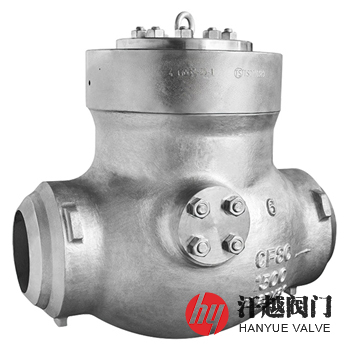

高溫高壓止回閥
